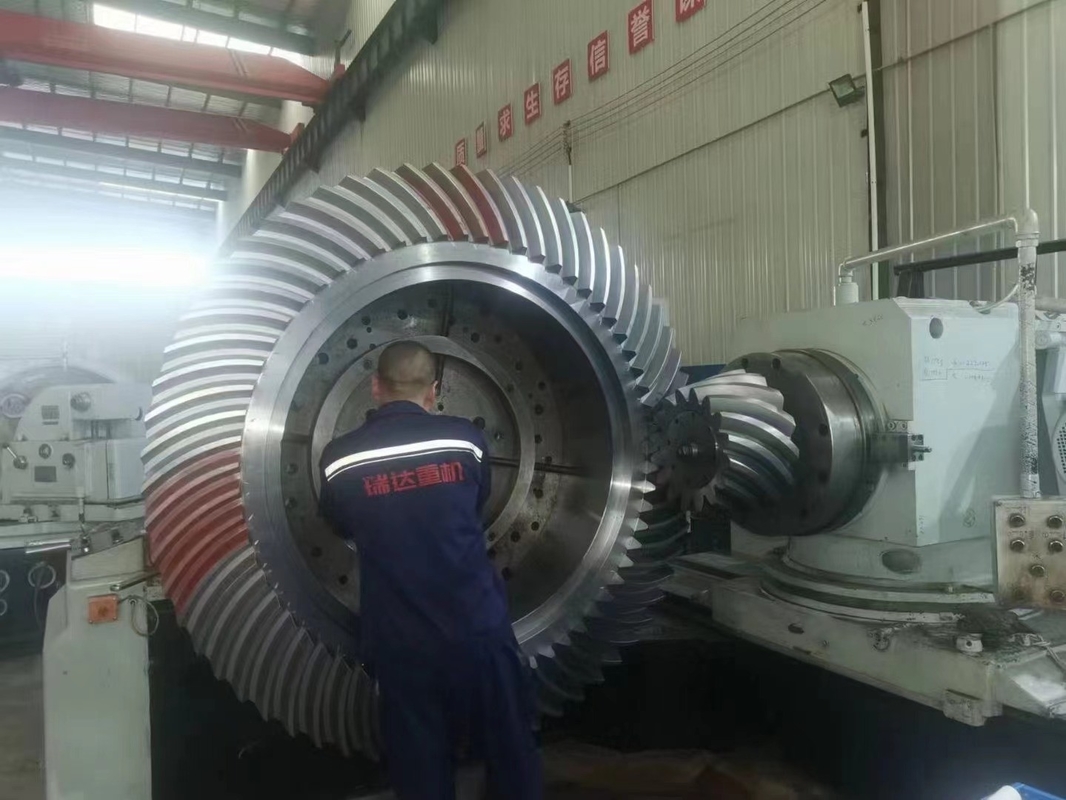

बड़े मॉड्यूल औद्योगिक बेवल गियर भारी शुल्क उपयोग के लिए उच्च कठोरता

क्रशर कस्टम बड़े मॉड्यूल बेवल गियर उच्च गुणवत्ता वाले स्टील कास्टिंग बड़े बेवल गियर

सीधे बेवल गियर यांत्रिक संचरण घटक हैं जो दो प्रतिच्छेदी शाफ्ट के बीच शक्ति संचरण के लिए डिज़ाइन किए गए हैं। उनके दांत रैखिक आकार के होते हैं, एक शंक्वाकार सतह के साथ वितरित होते हैं, और एक स्थानिक कोण (आमतौर पर 90 डिग्री) पर शक्ति के हस्तांतरण की सुविधा प्रदान करते हैं। निम्नलिखित उनकी मुख्य विशेषताओं का एक संरचित विवरण है:
I. संरचना और कार्य सिद्धांत
दांत प्रोफाइल विशेषताएँ: गियर दांत शंकु के जनरेटर के साथ फैले हुए रैखिक रूप के होते हैं; दांत की सतहें समतल होती हैं और उनमें कोई वक्रता सुधार नहीं होता है।
मेशिंग मोड: दांत की सतहें बिंदु संपर्क के माध्यम से संलग्न होती हैं। नतीजतन, संचरण में अपेक्षाकृत उच्च प्रभाव बल शामिल होते हैं, जिससे ये गियर कम गति और हल्के भार वाली परिचालन स्थितियों के लिए उपयुक्त होते हैं।
अक्ष संबंध: इनपुट और आउटपुट शाफ्ट प्रतिच्छेद करते हैं। जबकि एक सामान्य प्रतिच्छेदन कोण 90 डिग्री है, विशिष्ट डिजाइन आवश्यकताओं के आधार पर इस कोण को अन्य मानों पर समायोजित किया जा सकता है।

II. प्रदर्शन लाभ
निर्माण में आसानी: इन गियरों के लिए जटिल सतह-मशीनिंग उपकरण की आवश्यकता नहीं होती है; उन्हें सरल फॉर्म मिलिंग या हॉबिंग प्रक्रियाओं का उपयोग करके उत्पादित किया जा सकता है, जिससे वे छोटे से मध्यम बैच उत्पादन के लिए उपयुक्त होते हैं।
स्थापना और रखरखाव में आसानी: एक कॉम्पैक्ट संरचना की विशेषता वाले, इन गियरों में स्थापना संरेखण के लिए अपेक्षाकृत उदार आवश्यकताएं होती हैं, जिसके परिणामस्वरूप कमीशनिंग और प्रतिस्थापन के लिए कम लागत आती है।
उच्च लागत-प्रभावशीलता: सामग्री और प्रसंस्करण लागत सर्पिल बेवल गियर की तुलना में काफी कम होती है, जिससे वे किफायती संचरण समाधानों के लिए पसंदीदा विकल्प बन जाते हैं।
III. सामग्री और ताप उपचार

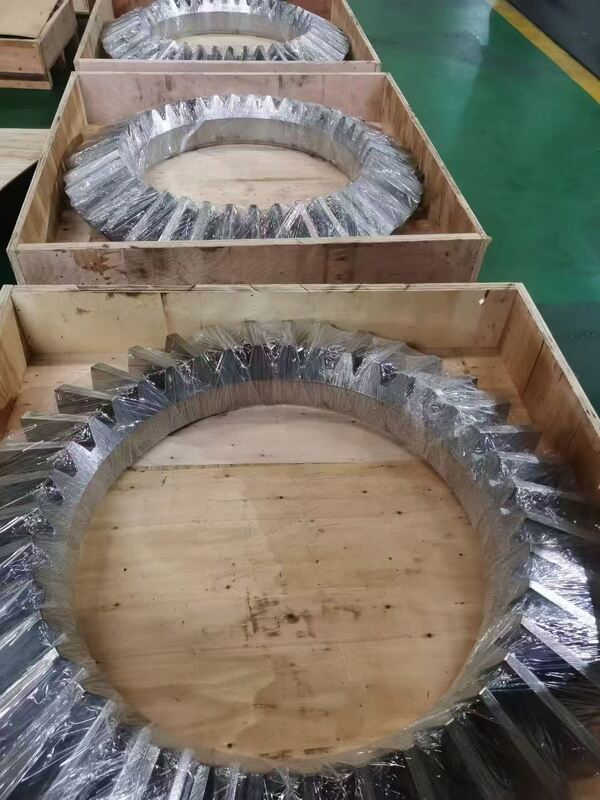

सामग्री प्रकार: हमारी कंपनी द्वारा उत्पादित सीधे बेवल गियर का विशाल बहुमत कोन क्रशर के भीतर उपयोग किया जाता है। हमारी प्रसंस्करण क्षमताएं 12-36 मिमी के मॉड्यूल रेंज और 200-1700 मिमी के व्यास रेंज को कवर करती हैं। विशिष्ट आकृतियों और आवश्यकताओं के आधार पर, बड़े रिंग गियर को मध्यम-कार्बन स्टील (जैसे, 40Cr, 42CrMo, 34CrNiMo6) से ढाला या जाली बनाया जाता है और बाद में मध्यम-आवृत्ति प्रेरण कठोरता से गुजरना पड़ता है। छोटे पिनियन को कम-कार्बन स्टील (जैसे, 20CrMnTi, 20CrMnMo, 17CrNiMo6) से जाली बनाया जाता है और कार्बोराइजिंग और क्वेंचिंग उपचार से गुजरना पड़ता है।
